Aprende a crear un circuito básico en protoboard de forma fácil

En el ámbito de la electrónica, el protoboard es una herramienta ampliamente utilizada para la creación y prueba de circuitos electrónicos. En este artículo, exploraremos cómo se puede realizar un circuito básico en un protoboard, desde la selección de los componentes adecuados hasta la conexión correcta de los cables. Comenzaremos por entender los conceptos básicos de la placa de pruebas y cómo está organizada, para luego adentrarnos en la elección de los componentes y su colocación en la placa. Además, abordaremos las diferentes técnicas de conexión y las mejores prácticas para evitar problemas comunes, como cortocircuitos o conexiones incorrectas. Si estás interesado en aprender cómo hacer un circuito básico en un protoboard, este artículo te proporcionará una guía paso a paso para empezar a trabajar en tus propios proyectos electrónicos.

• Conoce los componentes: Antes de empezar a armar un circuito básico en un protoboard, es importante familiarizarse con los principales componentes que se utilizan, como resistencias, capacitores, diodos, transistores y LEDs. Aprende sus símbolos eléctricos y cómo se conectan en un circuito.
• Planifica y diseña el circuito: Antes de comenzar a colocar los componentes en el protoboard, debes tener una idea clara de cómo quieres que se vea y cómo funcionará tu circuito. Puedes utilizar un diagrama esquemático o un software de diseño de circuitos para ayudarte en esta etapa.
• Sigue una secuencia lógica: Al colocar los componentes en el protoboard, es importante seguir una secuencia lógica para evitar confusiones y errores. Por lo general, se recomienda colocar primero los componentes más grandes, como los conectores y los reguladores de voltaje, y luego ir agregando los componentes más pequeños. Además, debes asegurarte de seguir el flujo de energía correctamente, conectando la fuente de alimentación en el lugar adecuado y conectando los componentes de manera que el flujo de corriente sea correcto.

¿Cuál es el proceso para construir un circuito en una protoboard?

Para construir un circuito en una protoboard, es importante tener en cuenta la colocación de los circuitos integrados en la parte central de la placa. Estos se ubican con una hilera de patas en la parte superior del canal central y otra hilera en la parte inferior. Es necesario conectar las patitas del circuito integrado a pistas verticales diferentes para asegurar una correcta conexión. Este proceso garantiza la correcta funcionalidad del circuito y facilita la realización de experimentos y pruebas.

De la ubicación central de los circuitos integrados en la protoboard, es fundamental conectar las patas a pistas verticales distintas. Esto asegura la correcta conexión y funcionalidad del circuito, facilitando así la realización de experimentos y pruebas.

¿Cómo determinar los polos positivo y negativo de una protoboard?

A la hora de determinar los polos positivo y negativo de una protoboard, es importante tener en cuenta los símbolos utilizados para identificarlos. Comúnmente, se utiliza el símbolo +, de color rojo, junto con una línea roja, para indicar la línea de alimentación V+. Por otro lado, se utiliza el símbolo -, de color azul, junto con una línea azul, para indicar la línea de alimentación V- o GND, dependiendo del tipo de circuito que se esté realizando. Estos símbolos son fundamentales para una correcta conexión y funcionamiento de los componentes en la protoboard.

De los símbolos de color rojo y azul, es importante tener en cuenta el uso correcto de las líneas de alimentación V+ y V- o GND. Estas conexiones son esenciales para garantizar un funcionamiento eficiente y seguro de los componentes en una protoboard.

¿Cuál es la forma correcta de colocar un LED en el protoboard?

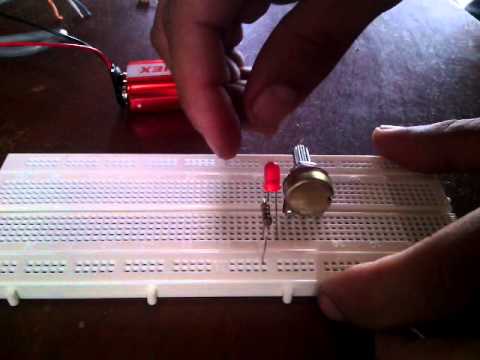

La forma correcta de colocar un LED en el protoboard es asegurándose de conectar correctamente los cables y componentes. Primero, debemos conectar el GND de Arduino al pin azul de la protoboard. Luego, utilizamos el raíl positivo (los pines rojos) para conectar la resistencia. Por último, conectamos el extremo opuesto de la resistencia al positivo del LED, asegurándonos de que estén en la misma posición vertical en la protoboard para garantizar una correcta conexión eléctrica.

De esto, debemos recordar que la longitud de los cables también es importante, ya que si son muy largos puede haber pérdida de señal. También es recomendable colocar una resistencia para limitar la corriente que pasa por el LED y evitar dañarlo. En resumen, al colocar un LED en el protoboard, es fundamental asegurarse de conectar correctamente los cables y componentes para garantizar un correcto funcionamiento.

– Guía paso a paso para armar un circuito básico en protoboard

Armar un circuito básico en protoboard puede parecer intimidante al principio, pero con esta guía paso a paso, te resultará mucho más sencillo. En primer lugar, selecciona los componentes necesarios como resistencias, LED, transistores, entre otros, y colócalos en sus posiciones correspondientes en la protoboard. Luego, utiliza cables para realizar las conexiones entre los diferentes elementos siguiendo el esquema eléctrico del circuito. Por último, asegúrate de verificar todas las conexiones y de que no haya cortocircuitos antes de energizar el circuito. Con estos simples pasos, estarás listo para armar tu propio circuito básico en protoboard.

Armando un circuito básico en protoboard puede parecer intimidante al principio, pero con una guía paso a paso y la selección adecuada de componentes, la tarea se simplifica. Es importante seguir el esquema eléctrico y verificar las conexiones antes de energizar el circuito. Con estos sencillos pasos, podrás crear tu propio circuito básico en protoboard de manera exitosa.

– Explorando los fundamentos: construcción de un circuito básico en protoboard

La construcción de un circuito básico en protoboard es esencial para comprender los fundamentos de la electrónica. Esta placa de pruebas nos permite llevar a cabo conexiones y experimentos de una manera práctica y segura. Los componentes electrónicos pueden ser fácilmente insertados en los diferentes puntos de contacto, lo que nos brinda la posibilidad de crear circuitos simples y comprender cómo funcionan. Es una herramienta indispensable para cualquier entusiasta de la electrónica que desee aprender y explorar los conceptos fundamentales de esta disciplina.

Se recomienda comenzar con la construcción de circuitos básicos en un protoboard para comprender los conceptos esenciales de la electrónica. Esta placa de pruebas facilita la realización de conexiones y experimentos de forma práctica y segura. Al insertar componentes electrónicos en los puntos de contacto, se pueden crear circuitos simples y comprender su funcionamiento. Es una herramienta imprescindible para los entusiastas de la electrónica que deseen explorar los fundamentos de esta disciplina.

La creación de un circuito básico en protoboard puede ser una tarea sencilla y accesible para cualquier persona interesada en el campo de la electrónica. A través de este artículo, hemos aprendido los pasos fundamentales para llevar a cabo este proceso, desde la elección de componentes hasta la conexión correcta de los cables. Es importante recordar que la práctica constante y el conocimiento de los elementos y sus funciones son clave para lograr un circuito funcional y seguro. Además, el protoboard se convierte en un aliado útil para los principiantes, ya que permite realizar pruebas y cambios sin necesidad de soldar los componentes, lo que facilita el proceso. Es inspirador ver cómo, con un poco de paciencia y perseverancia, podemos dar vida a nuestras ideas y experimentar con la electrónica a través de estos circuitos en protoboard. Seguir aprendiendo y experimentando nos llevará a expandir nuestras habilidades y conocimientos en este fascinante campo.
